Características técnicas
El cilindro único puede abrir y cerrar el molde de inyección y el molde de soplado de forma sincronizada, lo que hace que abrir y cerrar el molde sea más rápido y eficiente. La acción de subir y bajar la mesa no ocupa el ciclo durante la producción automática.
La estructura de viga triangular tiene alta rigidez y buena estabilidad.
Guía lineal para movimiento del cañón, baja resistencia, alta precisión.
Placa de decapado con vuelco neumático, seguro y limpio. Gran versatilidad, compatible con el molde MSZ60/70.
Placa de decapado con vuelco neumático, seguro y limpio. Gran versatilidad, compatible con el molde MSZ60/70.
Opcional
Se puede realizar preplastificación eléctrica y plastificación sincrónica.
Guía lineal para movimiento del cañón, baja resistencia, alta precisión.
Pelado eléctrico, ahorro de energía y limpieza.
Rotación eléctrica de la mesa, alta precisión de posicionamiento de rotación.
Guía lineal para movimiento del cañón, baja resistencia, alta precisión.
Pelado eléctrico, ahorro de energía y limpieza.
Rotación eléctrica de la mesa, alta precisión de posicionamiento de rotación.
Aplicación del producto
Ventaja
![](https://es.victorcn.com/wp-content/uploads/2023/09/Clamping-parts-150x150.png)
Sistema de sujeción de equilibrio de doble cilindro y barra transversal de diseño especial, para abrir y cerrar el molde rápidamente y al mismo tiempo garantizar una distribución uniforme.
![](https://es.victorcn.com/wp-content/uploads/2023/09/Rotation-mechanism-150x150.png)
El diseño único del mecanismo giratorio y equipado con un sistema de lubricación automática garantizan que la precisión de la rotación sea constante.
![](https://es.victorcn.com/wp-content/uploads/2023/09/Injection-components-150x150.png)
Tornillo mezclador de plastificación eficiente alternativo, optimización de la unidad de inyección, mejora la estabilidad y precisión de la inyección.
![](https://es.victorcn.com/wp-content/uploads/2023/09/Hydraulic-system-150x150.png)
Equipada con un servosistema electrohidráulico, la máquina funciona de manera estable, produce poco ruido, tiene una alta respuesta y ahorra energía entre un 25% y un 45%.
![](https://es.victorcn.com/wp-content/uploads/2023/09/Rotation-mechanism-1-150x150.png)
Diseño de optimización de tornillos, conjunto de cabeza de tornillo de sujeción, con buena capacidad de plastificación, resistencia al desgaste.
Principio de procesamiento

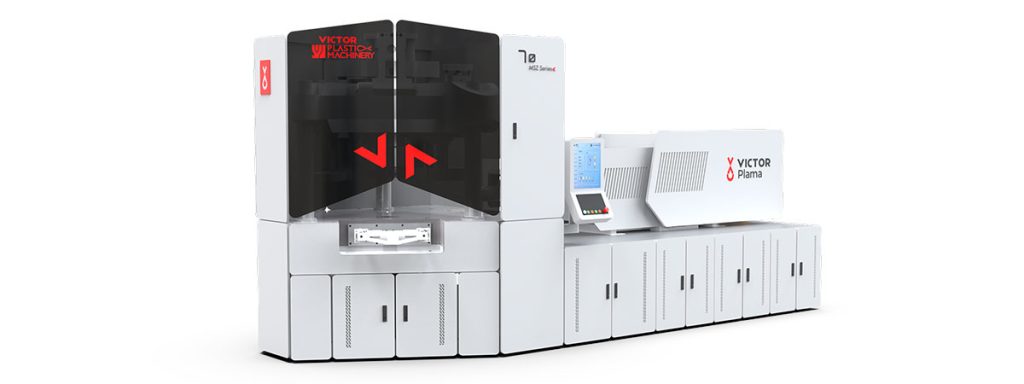

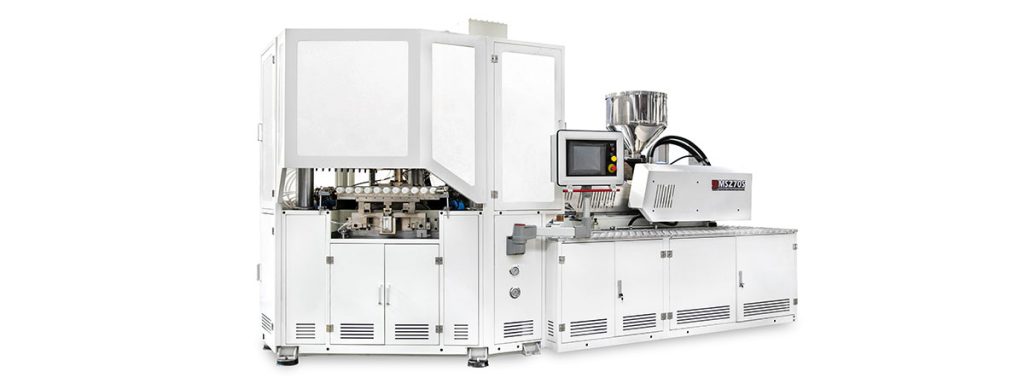

La máquina de moldeo por inyección y soplado es una máquina de diseño especial con un índice giratorio de tres estaciones; después de realizar la inyección, la pieza se enviará a la estación de soplado y luego se despojará para el siguiente procesamiento, como el lavado o el llenado necesario mediante el transportador. Es adecuado para materiales PE, PP, PS, SAN, EVA, COC, PEEK, TPU PETG, PET, etc., botellas con volúmenes diversos desde lml-I000ml. La botella l.B.M tiene un acabado de cuello perfecto y un grosor y peso de cuerpo estrictos, es buena para embalaje de alta calidad como embalaje industrial farmacéutico, cosmético, doméstico y de productos alimenticios.
![](https://es.victorcn.com/wp-content/uploads/2023/09/processing-principle.jpeg)
Tabla de parámetros
Parámetros técnicos | ||
Sistema de preformas | Unidad | MSZ70S |
Diámetro del tornillo | mm | 55 |
Tornillo L/D | L/D | 23:1 |
Volumen de disparo | cm3 | 475 |
Peso de inyección (HDPE) | g | 450 |
Velocidad máxima del tornillo | rpm | 10-235 |
Capacidad de calentamiento | KW | 10.8 |
No. de zona de calentamiento | Qty | 3+N |
Sistema de sujeción | ||
Fuerza de sujeción de la preforma | KN | 712 |
Fuerza de sujeción del soplado | KN | 107.7 |
Carrera de apertura de plantas de moldes. | mm | 165 |
Elevación H de la mesa giratoria | mm | 80 |
Tamaño máximo de platina (L×W) | mm | 800×390 |
Espesor mínimo del molde(H) | mm | 280 |
Capacidad de calentamiento del molde. | KW | 10 |
Sistema de decapado | ||
Golpe de desmontaje | mm | 295 |
ciclo seco | sec | 2.1 |
Sistema de conducción | ||
Fuerza de motor | KW | 31 |
Presión hidráulica | Mpa | 14 |
Gama de productos | ||
Gama de botellas adecuada | ml | 5-800 |
Altura máxima de la botella | mm | ≤200 |
Max.Dia.de botella | mm | ≤100 |
Otro | ||
Presión de aire mínima | Mpa | 1 |
Tasa de descarga de aire comprimido | m3/mm | ≥0.8 |
flujo de agua | m3/h | 5 |
Potencia nominal total con calentamiento del molde | KW | 59 |
Dimensión(L×W×H) | M | 4.39×1.91×2.54 |
Peso neto | ton | 9 |
