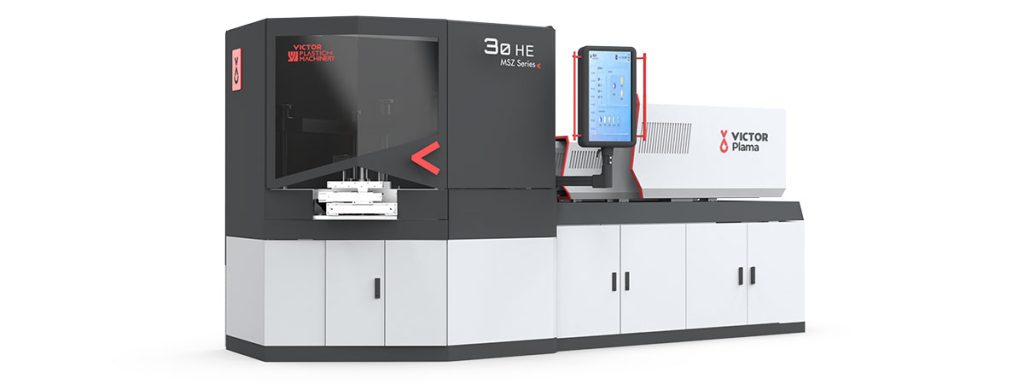

Máquina de moldeo por inyección y soplado híbrida MSZ30

Características técnicas

Sistema de inyección horizontal, logra una plastificación estable y una fácil operación.
La estructura de bloqueo del molde de una sola viga hace que la carga del molde sea más conveniente.
Servoaccionamiento, ahorro de energía del 25-45%.
Tamaño de instalación de molde de gran capacidad para mayor rendimiento.
Placa de decapado con vuelco neumático, seguro y limpio.

Opcional

Se puede realizar preplastificación eléctrica y plastificación sincrónica.
Guía lineal para movimiento del cañón, baja resistencia, alta precisión.
Pelado eléctrico, ahorro de energía y limpieza.
Rotación eléctrica de la mesa, alta precisión de posicionamiento de rotación.

Aplicación del producto

Botellas de champú cosmético
Tarros de cosméticos
Covid-19 test containers
Pharmaceutical eye droppers

Ventaja

Piezas de sujeción
Sistema de sujeción de equilibrio de doble cilindro y barra transversal de diseño especial, para abrir y cerrar el molde rápidamente y al mismo tiempo garantizar una distribución uniforme.
Mecanismo de rotación
El diseño único del mecanismo giratorio y equipado con un sistema de lubricación automática garantizan que la precisión de la rotación sea constante.
Componentes de inyección
Tornillo mezclador de plastificación eficiente alternativo, optimización de la unidad de inyección, mejora la estabilidad y precisión de la inyección.
Sistema hidráulico
Equipada con un servosistema electrohidráulico, la máquina funciona de manera estable, produce poco ruido, tiene una alta respuesta y ahorra energía entre un 25% y un 45%.
tornillo de barril
Diseño de optimización de tornillos, conjunto de cabeza de tornillo de sujeción, con buena capacidad de plastificación, resistencia al desgaste.

Principio de procesamiento

La máquina de moldeo por inyección y soplado es una máquina de diseño especial con un índice giratorio de tres estaciones; después de realizar la inyección, la pieza se enviará a la estación de soplado y luego se despojará para el siguiente procesamiento, como el lavado o el llenado necesario mediante el transportador. Es adecuado para materiales PE, PP, PS, SAN, EVA, COC, PEEK, TPU PETG, PET, etc., botellas con volúmenes diversos desde lml-I000ml. La botella l.B.M tiene un acabado de cuello perfecto y un grosor y peso de cuerpo estrictos, es buena para embalaje de alta calidad como embalaje industrial farmacéutico, cosmético, doméstico y de productos alimenticios.

Tabla de parámetros

Parámetros técnicos
Sistema de preformasUnidadMSZ30
Diámetro del tornillomm40
Tornillo L/D L/D23:1
Volumen de disparocm3200
Peso de inyección (HDPE)g190
Velocidad máxima del tornillorpm10-225
Capacidad de calentamientoKW8.3
No. de zona de calentamientoQty3+N
Sistema de sujeción
Fuerza de sujeción de la preformaKN289.7
Fuerza de sujeción del sopladoKN46.7
Carrera de apertura de plantas de moldes.mm120
Elevación H de la mesa giratoriamm65
Tamaño máximo de platina (L×W)mm400×270
Espesor mínimo del molde(H)mm180
Capacidad de calentamiento del molde.KW3
Sistema de decapado
Golpe de desmontajemm220
ciclo secosec3.5
Sistema de conducción
Fuerza de motorKW18.2
Presión hidráulicaMpa14
Gama de productos
Gama de botellas adecuadaml5-800
Altura máxima de la botellamm≤190
Max.Dia.de botellamm≤100
Otro
Presión de aire mínimaMpa1
Tasa de descarga de aire comprimidom3/mm≥0.7
flujo de aguam3/h3
Potencia nominal total con calentamiento del moldeKW29.5
Dimensión(L×W×H)M3.56×1.25×2.25
Peso netoton4
